1、混料

刹车片有机纤维和无机纤维棉开松后，加粒状与粉状物料，最后加钢棉;胶质粘结剂在混料机两侧喷嘴处进行边搅拌边喷洒，使混好的物料处于半湿半干的胶质状态，待用。

2、钢片与冷压料的贴合

靠钢片孔的吸附力是不够的，针对不同情况我们采用了两种配方。

一种是底料，是解决钢片与摩阻材料的粘结问题，起到隔热、减震，吸附噪音的作用。配方是茫崖5级刹车片专用棉13148%，粘结剂24%，硅藻土、空心球及其它无机填料占28%0

第二种是面料，即摩阻材料，用于承受制动功。此料的配比是钢棉、棉纤维及Kevlar有机纤维混杂占38%，填料44%及液体粘结剂18%,溶剂若干。混好的物料用单片模在24.5-34.3MPa下压制，静压1min出模.轻拿轻放。

3、工艺过程

将压制好的盘式刹车片装夹一热处理一卸夹一取片~磨片一喷漆~印字一包装。冷压压力34.5MPa.静压1min出片，轻拿，整齐装夹，压紧力58. 5kgf，固化温度(热处理温度)80℃恒温I h, 120℃恒温2h, 180℃恒温2.5h。

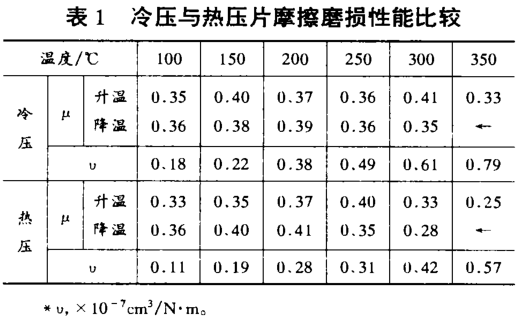

4、冷压与热压片性能比较
