1、引言

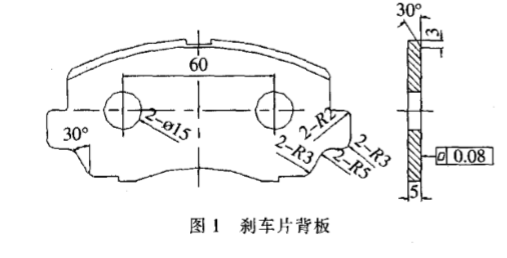

    汽车刹车片背板(图I)是汽车上的易损零件.采用板厚Smm的热轧板.主要尺寸精度为o. Imm,平面度为0.08mmn，还要求冲裁断面60%的光亮带。由于形状复杂，精度要求较高.且批量大.此前常用精冲工艺生产。

2、工艺分析

    前述可知，用精冲模具和专门的情冲设备加工.将涉及到较高的设备成本问题。从零件的结构和精度要求来看，除用复合精冲加工外.也可以分成多个工序普通冲压和最终整修来达到要求。经工艺分析，采用普通冲压加工，需冲孔落料冲裁、斜面成形和整修等3个工序才能完成零件加工。由于零件厚5mm.冲孔落料冲裁力较大，单边圆弧边斜面成形偏载严重。因此.零件单边圆弧边斜面成形和外形整修成为工艺难点。零件成形时，要有可靠的限位措施。

3、模具设计

    冲裁复合模具和压斜面模具结构及工作过程。毛坯冲孔落料采用普通正装复合模、刚性卸料板和铸钢导柱模架。模具工作过程:坯料山导料销导向送进，挡料销定位，上下合模冲裁后，零件由下模顶件装置顶出，冲孔废料由打料装般从上模中打下。
