汽车刹车片榫头式多片热压模

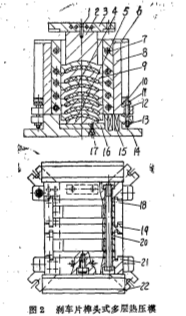

  汽车刹车片包括前刹车片、后刹车片和手动刹车片，其模具结构都类同。图2为刹车片榫头式多层热压模结构。模具由外边模21、中边模19、前后衬板20、左右衬板8组合而成，用六角螺钉7锁紧成整体。左右用禅头定位，组合成一方框，此方框放置在下模座14上，用多个5mm弹簧托起，方框和下模座14间导向定位由导销10·螺母11和导套12完成。盖板6和磁挡板22把磁线圈封起来.，起安全保护作用。

 工作过程:模具加料腔加料后，固定在油压机滑块上的上压模2随着抽压机滑块下行进行压制。.处于底层的模板9和制件4一起掉在下托板5上，一次掉一组。然后把下托板拉出模外，取下制件。模具就这样上面加料，下面拉件实现了连续生产，约1,5min取一次制件。

   压制时，模具的温度要求达到180—190，有三处加热:

    (1)模具周围在盖板6和滋扼采用挡板22之间放有工频加热的磁辘线圈;进行加热。

    (2)油压机的滑块和底座上有专用的上下板垫，垫板上设置有10-12个加热孔。

    (3)上压模固定板3上设置有4个加热孔，用以保证模具需要的温度，同时在盖板6上设置有存放温度计的孔，以便进行温度监测。
