刹车片骨架的技术要求

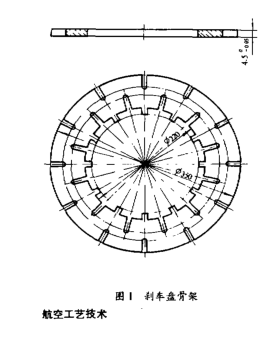

刹车片骨架图1是飞机盘式刹车装置上的重要零件.这种零件工作时受力复杂、热冲击频繁，表面瞬时温度高达800℃以上。它的热处理质量好坏，对刹车装置的性能起重要的作用.其技术要求是:

1.刹车片骨架材料为高强度合金结构钢板、其机械性能要求见表，

2.热处理后刹车片的表面及中心硬度为H RC34一42，平面翘曲变形不大于0.3mm0

3. 411车盘骨架要有足够的强度和良好的冲击韧性及耐热冲击性，

二、热处理工艺及设备

刹车片骨架的热处理、长期以来采用箱式电炉加热，油中淬火后，再将零件装人图2夹具中夹紧，并于井式电炉中回火.

上述热处理方法是一种比较落后的常规工艺.缺点是:工人劳动强度大，生产效率低;回火夹具的夹紧力有限，且回火过程中产生压力松弛，热校平效果差奋在箱式电炉中加热，零件表面脱碳严重;热处理后零件表面硬度不合格;零件削加工安排在热处理后，表面残存加工应力大。增大了零件在疲劳试验和工作状态下产生变形和裂纹的可能性.
