刹车盘和刹车片的钻孔工艺

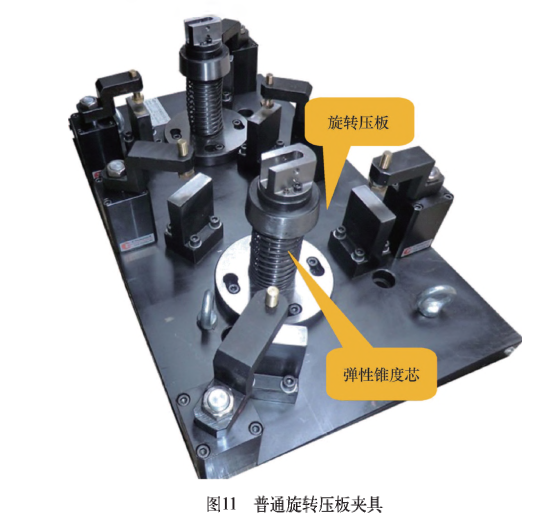

以安装孔为定心基准，轴向定位，通过专万U夹具撑紧内孔(或者压紧盘面)，钻攻各部位内孔和螺纹至设计要求。根据零件精度及客户需求的不同，刹车盘和刹车片专用夹具有多种样式，自动化程度和复杂程度差异较大。图10所示是带有后拉功能的液压白动夹具，适用于白动化场合。图11所示是普通的旋转压板央具，央紧力大，操作简单。

带有后拉功能的液压自动央具具有更高的定位和装夹精度，适Ill于自动化及加工精度要求较高的零件。普通旋转压板夹具结构简单，经济实用，性价比更高.实际应用中可根据客户需求及零件精度，灵活选择夹具形式。

介绍了汽车刹车盘和刹车片的结构形式，并对加工工艺进行研究，为生产厂家提供合适的设备资源和加工理念，从而提高刹车盘和刹车片零件的加工精度和生产效率，提高经济效益。
